Geschichte

Die Relaisgemeinschaft HB9F ist 1972 von einigen Mitgliedern der USKA Sektion Bern HB9F ins Leben gerufen worden.

Die Gründungsmitglieder

HB9ADF, Gerhard Badertscher †
HB9ADR, Hans Lehmann
HB9AJY, Fritz Dellsperger
HB9APG, Jürg Furrer
HB9BCF (ex. HB9MCF), Albert Stierlin †
HB9MEV, Christoph Jakob †
HB9MFL, Armin Rösch
HB9MHS, Roland Moser
HB9MHX, Markus Ackermann

Damals war der 2m-Funk für Mobilbetrieb so richtig im Aufwind. Man hat festgestellt, dass die Topografie in der Schweiz die Ausbreitung der UKW-Wellen stark beeinflussen kann. Es wurde beschlossen, eine 2m-Relaisstation zu bauen mit der Hoffnung, grössere Distanzen zwischen den verschiedenen Funkamateuren überbrücken zu können.

Im Vorfeld wurden an Samstagen und Sonntagen Versuche mit zwei Amateurgeräten (SE 280 Braun) im Napfgebiet und in anderen Gegenden gemacht. Ebenfalls war man sich bewusst, dass es schwierig sein würde, Sender und Empfänger auf eine Antenne zusammenzuschalten. Es wurden zwei Versuchsfilter hergestellt. An diesen konnte man dann die ersten Messungen vornehmen. Die Resultate waren nicht schlecht, jedoch war es klar, dass die Werte an dem definitiven Filter besser werden mussten.

Unter der Leitung von Roland, HB9MHS, hat Albert, HB9MCF, sechs Topfkreisfilter hergestellt. Diese wurden dann innen vergoldet. Später hat sich herausgestellt, dass versilbern besser gewesen wäre. In langwieriger Kleinarbeit hat dann HB9MHS die Duplexweiche fertigkonstruiert und die Abstimmung vorgenommen. Der Messgerätepark war damals nicht gerade gross. Trotzdem konnte nach über 100 Stunden Arbeit das Resultat präsentiert werden. Es wurden im Durchgang Dämpfungen von 2.1 dB und im Sperrpfad Dämpfungen von 100 dB erreicht. Das reichte gerade aus, um ein Blocking des Empfängers zu vermeiden.

Die restlichen Gerätschaften wurden zusammengebaut, so dass das Relais am 1. Mai 1973 auf der Mänziwilegg in Betrieb genommen werden konnte. Eine Beschreibung der Anlagen folgt weiter unten. Finanziert wurde die ganze Anlage privat von den Mitgliedern der Relaisgemeinschaft HB9F. Wir sind eine finanziell unabhängige Gruppe innerhalb der USKA Sektion Bern und tragen das Rufzeichen HB9F. Wir finanzieren uns ausschliesslich durch Spendengelder.

Einweihungsfeier 2m-Relais Mänziwilegg 1973

• Sender: Kenwood TR7100, HB9AJY
• Empfänger: Autophon E26, HB9MHS
• Duplexweiche: HB9MCF + HB9MHS (Eigenbau)
• Steuerung: HB9ADF (Eigenbau)
• Antenne: Topfkreis, später Umbau auf Collinear 5dBd

• Sender: HB9MEV + HB9MHS (Eigenbau)
• Empfänger: Autophon E26
• Duplexweiche: Abgeändertes UKW-Filter R&S (HB9MHS)
• Steuerung: HB9MHS (Eigenbau)
• Rufzeichengeber: HB9F DG40G (Eigenbau HB9MLC / HB9MHS)
• Antenne: Collinear 5 dB

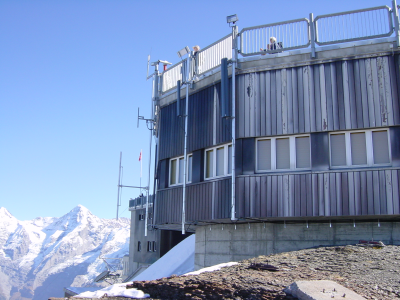

Bilder der ersten 2m-Relaisstation Schilthorn 1974

• Totale Röhrenanlage, Autophon SE92 (Taxifunk fix)
• Transistorvorstufe: (HB9MEV)
• Duplexweiche: AAG
• Steuerung: HB9MHS (Eigenbau)
• Antenne: Collinear Kathrein (Spende von HB9RG, Hirzel)

• Neue Steuerung und neue Stromversorgung
• 2m-Endstufe: HB9APG (Eigenbau)
• Diverse andere Verbesserungen (HB9MHS)

• Sender: HB9MHS (Eigenbau)
• Empfänger: Autophon E26 mit Converter HB9MEV (Eigenbau)
• Duplexweiche: HB9MHS (Eigenentwicklung)

• Sender: HB9MHS (Eigenbau)
• Antenne: 2 Cornerreflektoren, HB9MHS (Eigenbau)
• Antennenverteiler: HB9APG (Eigenbau)

• Sender: HB9MHS (Eigenbau) späterer Neubau durch HB9GBD
• Antenne: Cornerreflektor, HB9MHS (Eigenbau)

• Sender: BBC RT23
• 70cm-Endsufe: HB9MHS (Eigenbau)
• Empfänger: BBC RT23
• GAS-FET-Vorstufe: HB9APG (Eigenbau)
• Steuerung: HB9MHS (Eigenbau)
• Antenne : Collinear

• Sender: BBC RT23
• 70cm-Endsufe: HB9MHS (Eigenbau)
• Empfänger: BBC RT23
• GAS-FET-Vorstufe: HB9APG (Eigenbau)
• Steuerung: HB9MHS (Eigenbau)
• Antenne : Collinear

• Sender: BBC RT23
• Senderendstufe HB9PZB
• Empfänger: BBC RT23
• GAS-FET-Vorstufe: HB9APG (Eigenbau)
• Steuerung: HB9MHS (Eigenbau)
• Antenne: 2-Band-Strahler

• Sender: BBC RT23
• Empfänger: BBC RT23
• Duplexweiche: 6 SP-Filter Kathrein (professionell)
• Steuerung: HB9MHS (Eigenbau)
• Leistungsendstufe: HB9MFL (Eigenbau)
• MOS-FET-Vorstufe: HB9APG (Eigenbau)

• MOS-FET-Vorstufe: HB9APG (Eigenbau)
• Versuche mit neuer Steuerung: HB9CJQ + HB9MHS

• Versuche mit neuer Steuerung: HB9PZB, MOA, CMK + HB9MHS
• Versuche mit analogem Rufzeichengeber: HB9PZB + HB9CMK

• Sender: HB9PZB + HB9MHS (Eigenbau)
• Empfänger: HB9PZB + HB9MHS (Eigenbau)
• Duplexweiche: HB9MHS (Eigenkonstruktion)

• Sender: Autophon S55
• Empfänger: Autophon E55 mit 12.5 kHz ZF-Filter!
• Steuerung: HB9MHS (Eigenbau)
• Duplexweiche: von ex. Relais Schilthorn

• Sender 70cm: BBC RT23
• Empfänger 70cm: BBC RT23
• Sender-Empfänger 2m: Autophon RT33
• Duplexweiche: Phelps Dodge (4 Kreise)
• GAS-FET-Vorstufe: HB9APG (Eigenbau)
• Steuerung: HB9MHS (Eigenbau), feste Verkopplung zum 2m-Relais Ulmizberg ohne Hilfsfrequenz!

• Sender 13cm (2350.000MHz) Eigenbau, HB9MNU
• Empfänger 23cm (1280.000MHz) Drake
• Bandfilter 23cm Eigenbau, HB9MHS
• Antennen 13cm/23cm Eigenbau, HB9MHS
• 13cm PA König

• Totalrevision
• Ersatz der Endstufe: neu AAG S55F

• Totalrevision
• Ersatz der Endstufe: neu AAG S55F

• Ersatz der Collinearantenne durch einen Hybridquad
• Ersatz des Antennenkabels

• Ersatz des Antennenmastes
• Ersatz des Antennenkabels
• Montage eines zusätzlichen Blitzschutzes
• Einbau eines Netztrenntrafos

• Neubau einer kompletten Relaisstation
• Sender 2m: GM 340 Motorola
• Empfänger 2m: GM 340 Motorola
• Speisung Batterie mit DC/DC Wandler
• Subcarrier Rx/Tx 88.5 Hz

• Neubau einer kompletten Relaisstation
• Sender 2m: GM 340 Motorola
• Empfänger 2m: GM 340 Motorola
• Speisung Netz mit DC/DC Wandler
• Subcarrier Rx/Tx 88.5 Hz

• Neubau einer kompletten Relaisstation
• Sender 2m: GM 340 Motorola
• HF-Endstufe: Eigenbau HB9MFL
• Empfänger 2m: GM 340 Motorola
• Frequenzweiche (6 Kathrein S-P Filter)
• Speisung Netz mit DC/DC Wandler
• Subcarrier Rx/Tx 88.5 Hz
• Antenne: Kathrein Dipol

• Neubau einer kompletten Relaisstation
• Verlegung zum neuen Standort Fa. Aebi beim Bahnhof
• Sender 70cm: GM 340 Motorola
• Empfänger 70cm: GM 340 Motorola
• RxTX 2m: GM 340 Motorola
• Frequenzweiche Phelps Dodge (6 Kreise)
• Speisung Netz mit 2 DC/DC Wandler
• Subcarrier Rx/Tx 88.5 Hz
• 2m-Antenne : Kathrein Dipol
• 70cm-Antenne: Yagi 2 Element Wicker
• Das Relais Burgdorf ist fest mit dem Ulmizbergrelais verkoppelt!

• Umstellen der Sendefrequenz, Anpassung auf den neuen Bandplan, der am 1. Januar 2004 in Kraft tritt. (Alte Frequenz: 432.984 MHz)

• Neubau einer kompletten Relaisstation
• Sender 6m: Umgebauter S55 Sender (4m-6m)
• Empfänger 2m: GM 340 Motorola mit Konverter
• Frequenzweiche: Eigenkonstruktion HB9MHS
• Speisung Netz mit DC/DC Wandler
• Subcarrier Rx/Tx 186.2 Hz
• Rufzeichengeber in Telegraphie
• Rogerpip
• Antenne: Dipol

• Neubau einer kompletten Relaisstation
• Sender 70cm: GM 340 Motorola extra linearisiert
• Empfänger 70cm: GM 340 Motorola extra linearisiert
• Modulation vorerst noch FM, später digital
• Frequenzweiche Phelps Dodge (6 Kreise)
• Speisung Netz mit DC/DC Wandler
• Trägertastung
• Antenne: Collinear

• Austausch der Duoband-Antenne, Ersatz durch professionelle Kathrein-Antenne K 75 16 22 1
• Austausch der Antennenweiche, Ersatz durch grosse Cellwave-Weiche, kombiniert mit einem super-rauscharmen Vorverstärker von Kuhne

• Ausserbetriebsetzung

• Neubau einer kompletten Relaisstation
• Sender 2m: GM 340 Motorola
• Empfänger 2m: GM 340 Motorola
• Frequenzweiche (6 Kathrein S-P Filter)
• Bandfilter (1 Kathrein BP 2-Kreis)
• Speisung Netz mit DC/DC Wandler
• 12.5 KHz Raster
• Max. Hub 2.8kHz !
• Subcarrier Rx/Tx 88.5Hz
• Tastung: Zwingend 88.5Hz
• Kein Rufzeichengeber
• Antenne: Professioneller Kathrein Dipol
• Antennenkabel 3/8" Flexwell

• Relaisumbau auf Schmalbandbetrieb (12.5kHz ZF)
• Einbau CTCSS im Rx, zum Öffnen 88.5Hz zwingend!

• Inbetriebnahme einer kompletten Relaisstation
• Sender-Empfänger: ICOM U-82 mit UT-118
• Frequenzweiche (7 Kreis-Filter) Cellwave
• Vorverstärker Kuhne MKU 432 A
• Netz, lineare Regelung 12V/24V/8V
• 25 kHz Raster
• Bandbreite 6.25kHz
• Tastung: Nur mit D-Starsignal möglich!
• Digitales Rufzeichen: HB9F B
• Antenne: Professioneller Kathrein Dipol
• Antennenkabel 3/8" Flexwell

• Umstellung auf neue Subcarrierfrequenz 94.8Hz

• Ausserbetriebsetzung (Neuer Standort in Vorbereitung)

• CTCSS auf 94.8Hz umgestellt
• Trägertastung wieder möglich

• Ersatz des alten Senders, durch HB9MNU

• Inbetriebnahme einer kompletten Relaisstation
• Sender 2m: GM 340 Motorola
• Empfänger 2m: GM 340 Motorola
• Frequenzweiche Eigenbau HB9MHS
• Bandfilter (1 Kathrein BP 2-Kreis)
• Netz, lineare Regelung 12V
• 12.5 KHz Raster
• Max. Hub 2.8kHz !
• Subcarrier Rx/Tx 94.8Hz
• Antenne: Professionelle Collinearantenne
• Antennenkabel RG214_U1

• CTCSS auf 94.8Hz umgestellt
• CTCSS muss zwingend gesendet werden!

• CTCSS auf 94.8Hz umgestellt

• Neue PA montiert, Leistungserhöhung auf 25 Watt

• Inbetriebnahme einer kompletten Relaisstation
• 70cm D-Star Einheit ID-RP4000V
• Controller ID-RP2C
• 7-kreisige Antennenweiche , Konstruktion HB9MHS
• Rauscharmer Vorverstärker, Kuhne electronic MKU 432 A

• Abschaltung und Demontage der Relaisstation Burgdorf.

• Installation eines Gatewayservers
• Anschluss ans Internationale D-Star Netz

• Vernetzung mit DBØDFT, Feldberg (Taunus)

• Neuer CTCSS-Ton 94.8 Hz
• neue 7-kreisige Antennenweiche mit Vorverstärker, Konstruktion HB9MHS

• Das Relais wurde abgestellt und wird aufs Brienzer Rothorn verschoben.

• Das FM-Relais wir zu Gunsten von D-Star ausser Betrieb gesetzt.
• Demnächst ab diesem Standort das FM-Relais 145.700 MHz (CTCSS nicht unbedingt erforderlich) ca. Januar 2008

• Inbetriebnahme einer kompletten Relaisstation.
• 2m D-Star Einheit ID-RP2000V
• 6-kreisige Antennenweiche Kathrein + 2-kreisiges Bandpassfilter
• Anschluss ans internationale D-Star Netz

• Inbetriebnahme einer kompletten Relaisstation.
• 70cm D-Star Einheit ID-RP4000V
• Controller ID-RP2C
• Umgebaute Tetraweiche + 2 Filtertöpfe Cellwave
• Rauscharmer Vorverstärker, Kuhne electronic MKU 432 A
• Anschluss ans internationale D-Star Netz

• Inbetriebnahme einer kompletten Relaisstation.
• 70cm DMR Einheit DR 3000 (Motorola)
• 7-kreisige Antennenweiche , Konstruktion HB9MHS
• Rauscharmer Vorverstärker, Kuhne electronic MKU 432 A

• Frequenzwechsel von 145.6125 MHz nach 145.7000 MHz
• CTCSS 94.8 Hz nicht zwangsläufig!

• Inbetriebnahme einer kompletten Relaisstation.
• Sender 2m: GM 340 Motorola
• Empfänger 2m: GM 340 Motorola
• Frequenzweiche Eigenbau HB9MHS
• Bandfilter (1 Kathrein BP 2-Kreis)
• Netz, DC/DC Wandler 12V
• 12.5 KHz Raster
• Max. Hub 2.8kHz !
• Subcarrier Rx/Tx 94.8Hz
• Antenne: Professionelle Sperrtopfantenne
• Antennenkabel RG214_U1

• Inbetriebnahme eines superrauscharmen Vorverstärkers (Kuhne MKU LNA 144A)

• Die komplette Anlage wurde vom Niesen Berghaus in die Bergstation der Niesenbahn verlegt.
• Die Antenne konnte auf dem neuen Masten von Radio Berner Oberland plaziert werden.
• Antennenkabel 1/2" Cellflex
• Antenne Kathrein-Dipol

• Inbetriebnahme einer neu aufgebauten Anlage (komplett sauber in 75Ω Technik)
• Sender Lechner 200mW
• Rauscharmer Vorverstärker Kuhne MKU LNA 131 AH HEMT
• Interdigitales Filter (HB9MHS)
• Empfänger Drake ESR 1240 E
• alle Videoverstärker sind DC gekoppelt!
• Testbildgeber TBG4
• +5V, -5V, +12V Speisungen (lineare Regelung)
• Professionelle Endstufe

• Frequenzwechsel auf 145.6875 MHz / 145.0875 MHz

• Das ehemalige "Schilthornrelais" nimmt den Betrieb wieder am ursprünglichen Standort auf.

• Der Repeater wurde abgestellt. Er wird aufs Brienzer Rothorn verlegt!

• Der Repeater wurde abgestellt. Er wird aufs Brienzer Rothorn verlegt!

• Das Relais wurde neu mit einem Rauscharmen Vorverstärker Kuhne und mit einer 7-kreisigen Antennenweiche nachgerüstet.

• Der Repeater wurde heute am neuen Standort wieder in Betrieb genommen!

• Der Repeater wurde heute am neuen Standort wieder in Betrieb genommen!

• Inbetriebnahme des ersten 23cm D-Star Repeaters der Schweiz auf dem Brienzer Rothorn
• D-Star A - Modul Icom, Programmierung HB9DUU
• MKU LNA 131 AH HEMT
• 1 Interdigital - Weiche, Konstruktion + Fertigung HB9MHS
• 1 Interdigital - Bandpassfilter, Konstruktion + Fertigung HB9MHS
• Speisung 13.8V DC, Linearregelung
• Professionelle Procom - Collinearantenne
• Antennenkabel 1/2" Cellflex
• Internetzugang über Link
• IT-Programmierung, HB9DUT

• Der alte Sendemast musste in einer Blitzaktion abgebrochen und mit dem Heli entfernt werden. Das Fundament war so geschwächt, dass der Mast sich zu neigen begann. Die Schilthornbahn AG will einen neuen Masten besorgen. Betroffen sind folgende Anlagen:
• 6m-FM-Relais
• 70cm-Relais für die digitalen Betriebsarten
• ATV-Repeater

• Das 70cm Relais konnte auf einem Masten Ersatz geschaltet werden.

• Inbetriebnahme des ersten 23cm D-Star Data-Repeaters der Schweiz auf dem Brienzer Rothorn
• D-Star DD - Modul Icom, Programmierung HB9DUU
• MKU LNA 131 AH HEMT
• 1 Interdigital - Weiche, Konstruktion + Fertigung HB9MHS
• 1 Interdigital - Bandpassfilter, Konstruktion + Fertigung HB9MHS
• Speisung 13.8V DC, Linearregelung
• Professionelle Procom - Collinearantenne
• Antennenkabel 1/2" Cellflex
• Internetzugang über Link
• IT-Programmierung, HB9DUT

• Neubau einer kompletten Relaisstation
• Verlegung zum neuen Standort in der Oberstadt
• Sender 70cm: GM 340 Motorola
• Empfänger 70cm: GM 340 Motorola
• Frequenzweiche Phelps Dodge (4 Kreise)
• Speisung Netz mit DC/DC Wandler 13.6V
• Subcarrier Rx/Tx 94.8 Hz, zwingend
• 70cm-Antenne: 3dBd Collinearantenne

• Verlegung der Antenne an einen neuen Standort (neuer Mast)
• Neuinbetriebnahme nach zirka 14 Monaten Betriebsunterbruch

• Verlegung der Antenne an einen neuen Standort (neuer Mast)
• Neuinbetriebnahme nach zirka 14 Monaten Betriebsunterbruch

• Ersatz des alten Steuersenders durch eine professionelle Einrichtung
• Ersatz der bestehenden Enstufe durch eine lüfterlose PA

• Umstellung auf voll Subcarrier-Betrieb (94.8 Hz)

• Erweiterung der bestehenden FM-ATV Anlage durch einen digitalen Zugang (DVB-S) auf der gleichen Zugangsfrequenz.

• Inbetriebnahme des DMR-Netzes in HB. Swiss-Master (HB9BO) und Peer (HB9F)

• Inbetriebnahme einer kompletten Relaisstation.
• 70cm DMR Einheit DR 3000 (Motorola)
• 7-kreisige Antennenweiche , Konstruktion HB9MHS
• Rauscharmer Vorverstärker, Kuhne electronic MKU 432 A

• Inbetriebnahme einer neuen digitalen Signalaufbereitung für 4 Transponderkanäle
• Neue 12V Stromversorgung längs geregelt
• Neuer 13cm-Linearverstärker 30W, Kuhne electronic
• Neues 13cm-Interdigitalfilter

• Verlegung eines 7/8" Cellflex-Kabels
• Verlegung von 2 Ethernet Kabeln
• Montage eines 70cm-Dipols (Kathrein)

• Inbetriebnahme eines kompletten Crossband-Repeaters
  speziell lienearisiert!
• Sender 70cm: GM 340 Motorola
• Empfänger 2m: GM 340 Motorola
• Ablaufsteuerung: Eigenbau HB9MHS
• Bandfilter (1 Kathrein BP 3-Kreis)
• Netz, 12V Längsregelung
• Bandbreite 25kHz
• Antenne 2m: 4 Letrona-Dipole
• Antenne 70cm: 2 Letrona-Dipole
• Antennenkabel RG214_U1

• Sender 6m: GM Motorola
• Empfänger 6m: GM Motorola

• DR 3000 Motorola

• Hytera-Repeater, wird betrieben von HB9BO!

• DR 3000 Motorola

• DR-1 Yaesu
• Anschluss ans Internet

• DR-1 Yaesu
• ohne Anschluss ans Internet

• GM340
• Raspberry Pi

• Eigenbau Exiter (HB9GAA)
• Eigenbau PA (HB9MHS)
• 5-Kreis Bandpass
• Antenne: Big Wheel
• GPS gesteuert

• 1 DMR-Repeater in Bern City
• 1 DMR-Repeater in Seftigen
• 1 DMR-Repeater in Ringgenberg
• 1 DMR-Repeater in Brienz
• Die Steuerung erfolt auf dem Repeater in Bern
• Alle Sender sind mit GPS synchronisiert
• Verbindung zwischen den Repeatern per Internet

• 1 144MHz-Bake in Bern City
• Der Sender hat eine 10MHz GPS_Referenz

• 1 Ubiquiti Hotspot, Rocket M5 und Rundstrahlantenne AMO 5G13
• 1 Ubiquiti-Link nach Weissenstein Power Beam M5
• 1 Router MikroTik

• 1 FM-Repeater ICOM
• GPS gesteuert

• 1 10GHz-Bake in Bern City
• Der Sender hat eine 10MHz GPS_Referenz

• Software HB9GAA
• Eigenbau Exiter (HB9GAA)
• Eigenbau PA (HB9MHS)
• 5-Kreis Bandpass
• Antenne: Big Wheel
• GPS gesteuert
